F-100 HD - Kummert Kanalinspektionssysteme

Der Kleine und Kompakte Fahrwagen für Rohre von DN100 bis DN400

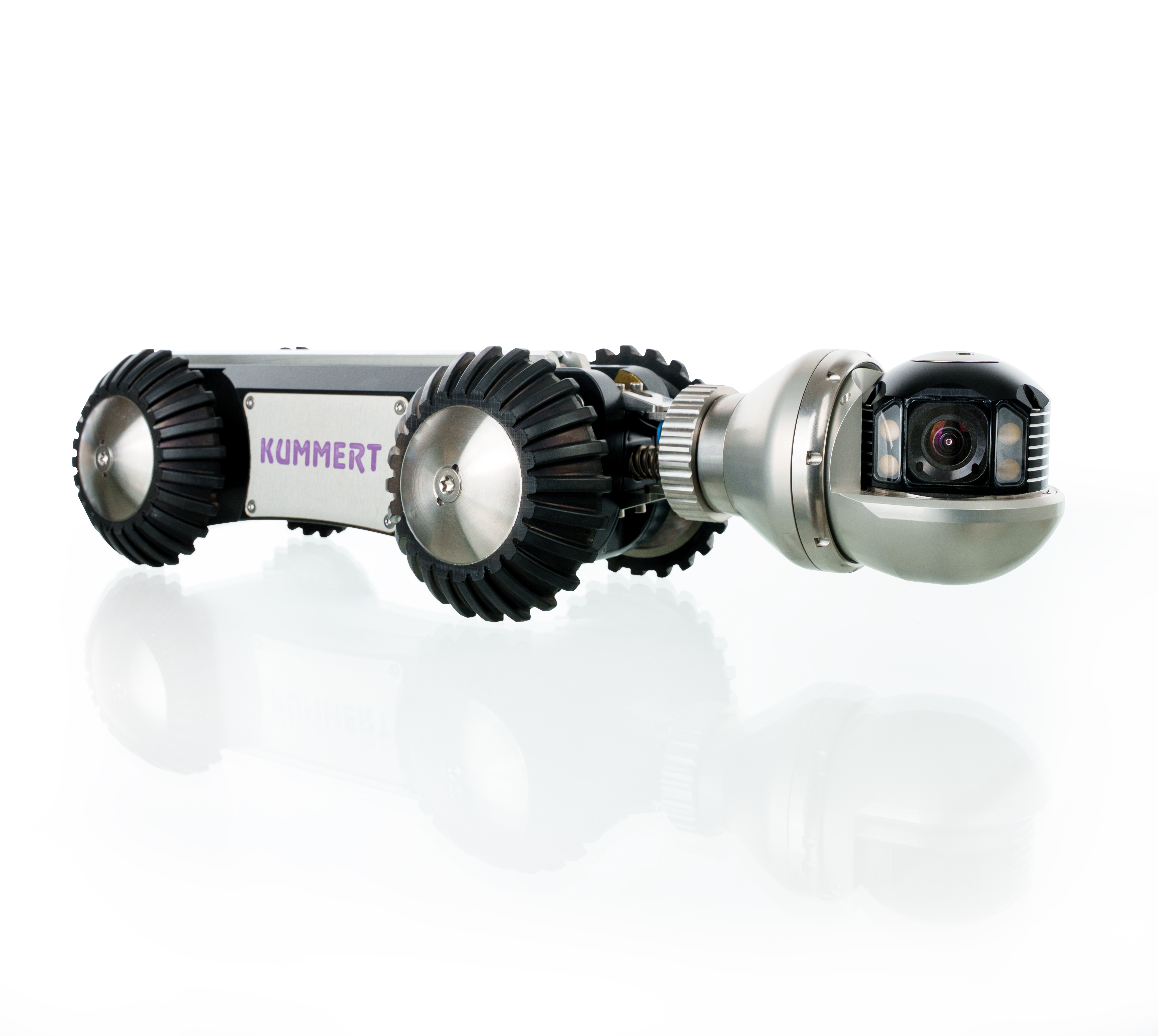

Der F-100 HD verbindet das bewährte Fahrwagen-Chassis des F-100 mit dem Kamerakopf der K-70 HD.

Geblitzte LED und eine ausgewogene Lichtverteilung sorgen für klare, scharfe Bilder in HD-Auflösung.

Mit endloser Drehung und einem Schwenkbereich von ±135° erfassen Sie jeden Winkel des Rohres.

Integrierte Laser- und Neigungssensoren liefern die Daten für Nennweiten-, Rissbreiten- und Gefällemessungen. Der Einsatzbereich reicht von DN 100 bis DN 400.

Vielfältige Kamerafunktionen

Eine Lasermessung ist während der Inspektion jederzeit möglich. Makros für das Schwenken auf 90°, das Abfahren von Muffen und das Ausrichten der Kamera machen das Arbeiten komfortabel.

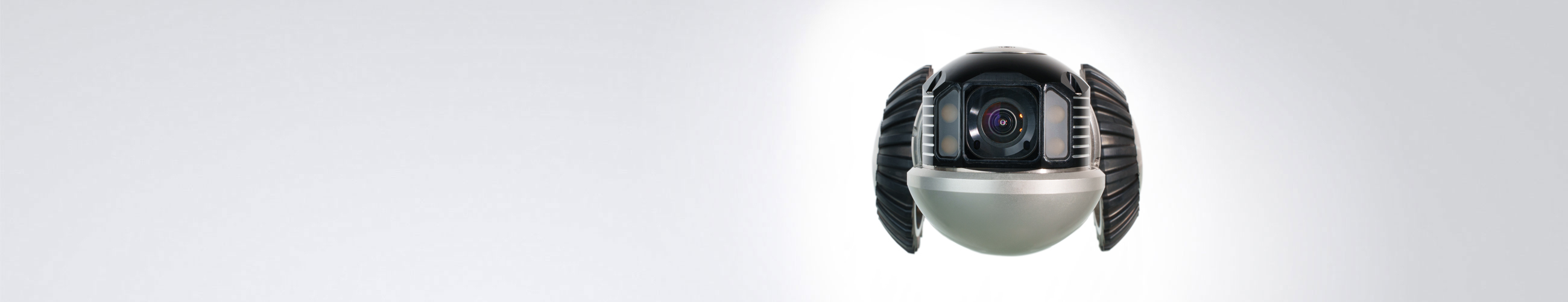

HD-Kamerakopf der K-70 HD

Präziser Fokus dank Speziallinse, Bildformat 1:1 für runde Rohre und extreme Schärfe dank Blitztechnik.

Antrieb und Steuerung

Zwei bürstenlose EC-Motoren und ein lenkbarer Allradantrieb sorgen für einen starken Vortrieb von 5 bis 30 cm/s. Der Tempomat hält die eingestellte Geschwindigkeit konstant.

Spurhalteassistent

Ein Neigungssensor misst die Schräglage über die Querachse. Der Fahrwagen wird automatisch in die Rohrsohle zurückgelenkt, damit er nicht umkippt.

Ortung inklusive

Mit dem integrierten Ortungssender lässt sich der F-100 HD jederzeit im Rohr lokalisieren, wahlweise mit 512 Hz oder 640 Hz.

Flexibel von DN 100 bis DN 400

Mit drei Radgrößen und Achsverbreiterungen passen Sie den F-100 HD an den Rohrdurchmesser an. Ab DN 200 sorgt die mitgelieferte Zusatzbeleuchtung für eine optimale Ausleuchtung.

Kontinuierliche Neigungsmessung

Während der gesamten Inspektion erfasst der F-100 HD Steigung und Gefälle. Die Werte werden laufend im can3D® NG Bedienpanel angezeigt.

Optimale Bogengängigkeit

Fahrwagen und Kamera sind durch ein Federgelenk verbunden. In Bögen knickt die Kamera bis zu 35° ab, danach stellt sich das Gelenk selbstständig wieder gerade.

Dicht und robust

Schutzart IP 68 und eine Drucküberwachung bis 0,5 bar schützen die Elektronik im Einsatz.

Beweglicher Kabelarm

Beim Ablassen an der Kabeltrommel hält der Kabelarm den Fahrwagen automatisch im 45°-Winkel. Die Hinterräder setzen immer zuerst auf, das schützt die Kamera.

Einsatzbereich DN100 - DN400
Schachtdurchmesser 400 mm
Gewicht bis zu 17 kg
Geschwindigkeit 5 cm /s- 30 cm/s
Antrieb lenkbar, Allrad
Motoren 2 x 15 W EC
Dichtheit 0,5 bar
Innendrucküberwachung integriert
Messgenauigkeit Neigung 0,1°
Spurhalteassistent (Sohle) integriert
Ortung 512 Hz oder 640 Hz und 633Hz
Kameraadaptierung K-70 HD
Betriebstemperatur -10°C bis 48°C
Schutzklasse IP 68
Fokus automatisch und einstellbar
Laser ja
Schwenkbereich +/- 135°
